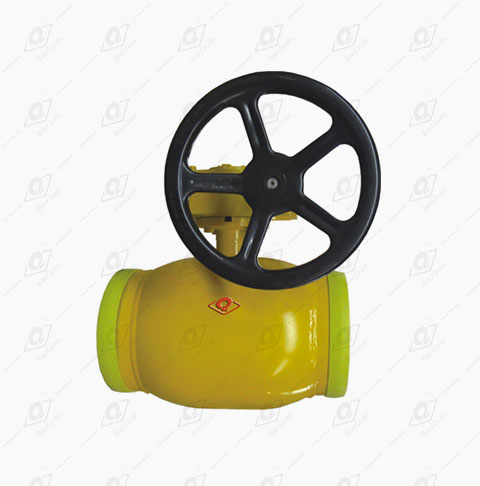

浮动式全焊接球阀

简要描述:浮动式全焊接球阀是一种具有特殊设计结构和焊接工艺的球阀。它通过全焊接结构、浮动式球体设计和可替换式阀座等特点,提供了更高的可靠性、安全性和密封性能。在各个行业的管道系统中,浮动式全焊接球阀被广泛使用,并发挥着重要的流体控制作用。

  • 产品型号:Q67f
  • 厂商性质:生产厂家
  • 更新时间:2024-02-23 15:13:16
  • 访  问  量:1508

详细介绍

  一、概述产品

  浮动式全焊接球阀是一种采用全焊接结构的球阀,它主要由阀体、阀盖、球体、阀座、密封圈等组成。与传统的螺纹或法兰连接的球阀相比,它通过对阀体和阀盖进行焊接,消除了传统球阀中的螺纹或法兰连接处的泄漏隐患,提供了更高的可靠性和安全性。

  它采用重力作用,由液体上升和下降产生驱动力,以控制气体流速。采用铝镁合金板材,由无源密封技术进行全焊接,使阀门具有高性能、耐腐蚀、耐压强度等特点。

  浮动式全焊接球阀根据球体形式可分为手柄和蜗轮两种。球体在介质的压力作用下球体紧压在出口端的密封面上,达到封闭目的。全焊接球阀采用了高强度的缎钢阀杆,由不锈钢轴承做支撑转动平滑精确。所以在施工和维护煤气供应管道和供热供应管道时对其施工时间和施工安全的要求非常高。

  二、标准规格

  通径:DN15mm≈1000mm

  压力:PN16Mpa≈40Mpa

  工作温度:-29℃≈+200℃

  阀体:碳钢ST37.0,A106-B;20号钢

  球体:不锈钢304或316

  阀杆:2Cr13

  阀杆密封:全氟像胶

  球体密封:RTFE(PTFE+C)

  连接方式:法兰,焊接

  操作方式:手柄,气动,电动,涡轮。

  三、使用原理

  浮动式全焊接球阀采用球体作为关闭件,通过旋转球阀来控制介质的通断。当球阀转动至90度时,介质即可完全通畅;而当球阀旋转至0度时,则可实现完全关闭。在操作时只需通过旋转手柄或电动机来控制球阀的旋转,从而实现介质的控制。

  四、使用特点

  1.球体与阀座采用全面接触的圆筒形密封结构,具有良好的密封性能。

  2.球阀座材料采用特殊的聚四氟乙烯(PTFE)制成,具有优异的耐腐蚀性。

  3.结构简单、维护方便,使用寿命长。

  4.采用旋转式操作,操作平稳,使用方便。

  5.整体采用焊接连接,结构紧凑,可靠性高,本体强度好。

  五、产品用途

  浮动式全焊接球阀广泛应用于化工、石油、天然气、冶金、医药、军工等领域,主要用于介质控制或切断,其中包括酸碱液、油品、蒸汽、气体、液体等多种介质。该球阀可在-196°C~+800°C温度范围内使用,承受PN≤25Mpa的压力,是工业中使用较广泛、性能较优良的球阀之一。
