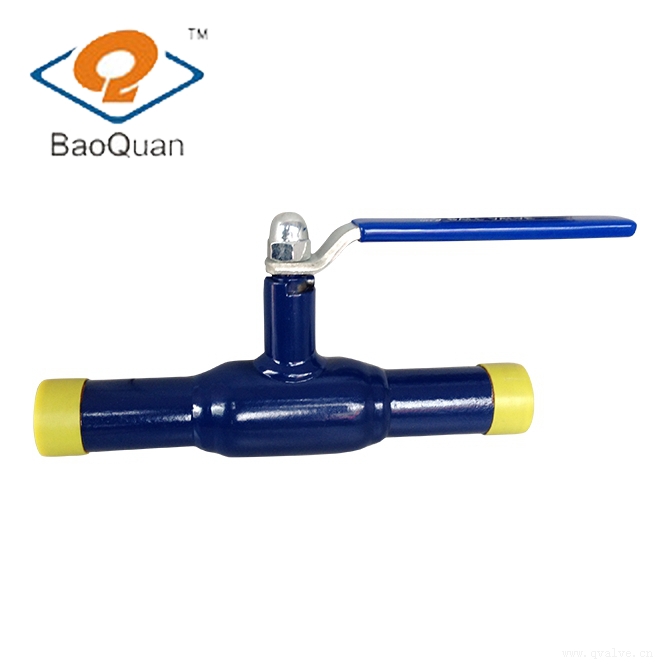

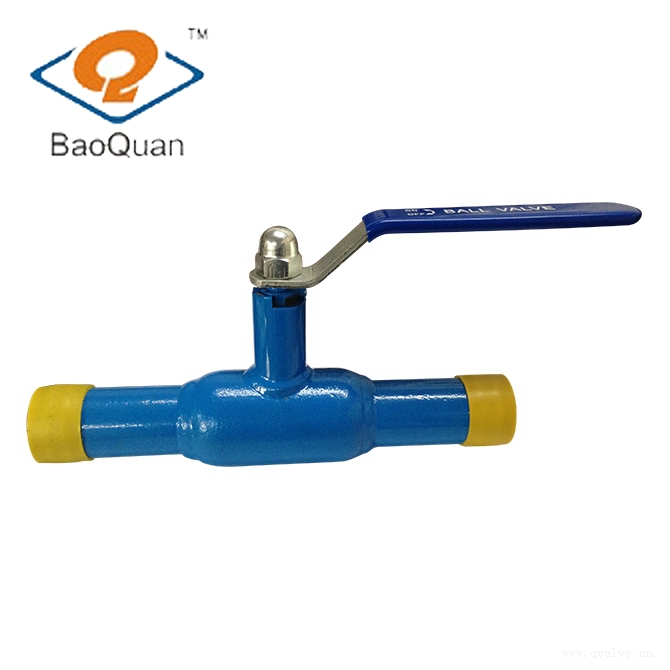

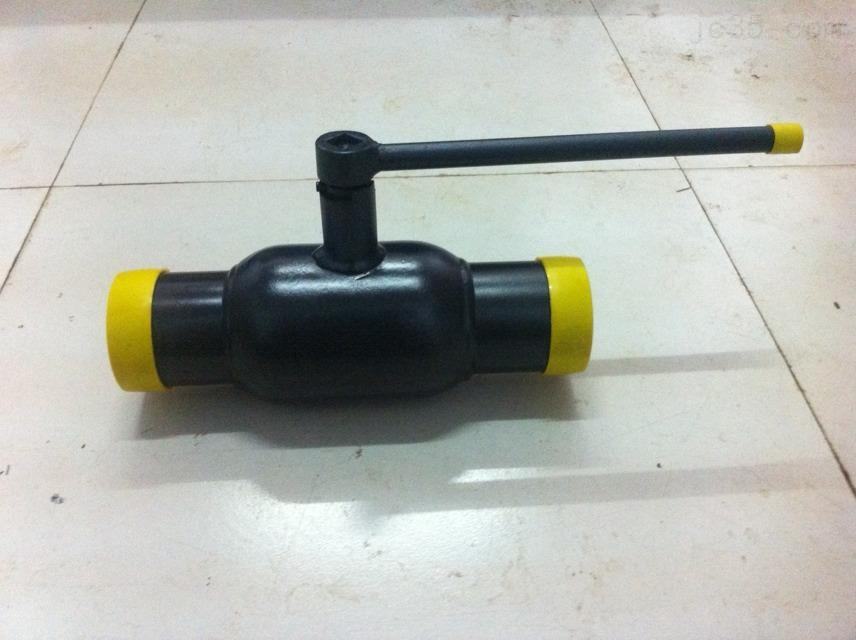

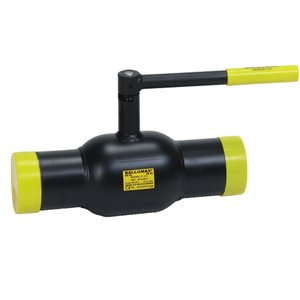

钢制全焊接球阀

简要描述:钢制全焊接球阀是基于球体的旋转运动。当球体与阀座接触时,通过球体的旋转,使其与阀座分离,从而实现流体的通道打开;当球体旋转使其与阀座接触时,流体通道关闭。通过控制阀杆的旋转,可以实现对流体通断的精确控制。

  • 产品型号:Q61F
  • 厂商性质:生产厂家
  • 更新时间:2024-03-15 16:50:57
  • 访  问  量:2802

详细介绍

  钢制全焊接球阀是一种常见的工业阀门,具有出色的密封性能和耐用性。它由钢材制成,并采用全焊接工艺进行加工和组装。主要由阀体、阀盖、球体、阀杆、密封件等组成。阀体与阀盖采用全焊接连接,形成一个密封的容器。球体通过阀杆与操作装置相连,通过旋转来控制流体的通断。阀体内部设置有密封圈,确保了阀门的密封性能。

  钢制全焊接球阀不需要维护,调整及润滑,易于安装,在低运行费用下长期可靠运行。表面采用喷塑处理技术,光泽美观,不会出现外部泄漏等现象。阀体是焊接结构,所以阀门重量轻且易于进行绝缘。安装调节机构,非常简便,操作手柄可以拆下,换向安装。

  阀体采用锻造成型,它的强度远远比铸造成型的球阀的阀体强。锻件的壁厚比较薄,且重量很轻。根据测试得知,如果承受相同强度的阀体,锻造球阀相比于铸造球阀大约轻了四分之一的重量,且由于两端阀体与中阀体间所用的是焊接连接,所以其结构很紧凑。

  钢制全焊接球阀标准特征:

  1)通径:DN15~1000

  2)压力:PN16~40

  3)工作温度:-29℃ ~+200℃

  4)适应介质:石油/汽油,液化天然气/液化石油气体, 石油化工,钢铁厂,供热管道等

  5)操作方式:手柄,齿轮(垂直/水平),电动, 涡轮

  材质:

  1)阀体:碳钢ST37.0,A106-B;20号钢

  2)球体:不锈钢304或316

  3)阀杆:2Cr13

  4)阀杆密封:全氟像胶

  5)球体密封:RTFE(PTFE+C)

  性能:

  1)用低摩擦材料的止推垫圈支撑将压力推向阀杆,使阀杆仅仅起到传递扭矩的作用。

  2)由于阀座是由碳纤维增强特氟隆密封环及碟形簧构成的,所以对压力和温度的变化适应能力强,在标注压力和温度范围内不会产生任何泄滑。

  3)球体的加工过程有计算机检测仪跟踪检测,所以球体的加工精度高。

  4)由于阀体材料跟管道材质一样,不会出现应力不均,也不会由于地震及车辆经过地面时而产生变形,管道耐老化。

  5)整体式全焊接,等径及变径通道,采用固定球及浮动球,双活塞效应密封系统,自动注入密封剂式轴承。

  6)为了防止静电,阀杆与球体以及阀杆与填料箱之间分别装有钢球和弹簧,可以保持阀门所有零件与阀体的导电,让电流通过,释放静电。不仅防止火灾,而且防止腐蚀,实现临时性切断,以便及时检修。

  7)阀杆防脱功能是因为阀杆受阀内压力影响,总产生脱离的力所以阀杆设计成防脱结构。
