燃气全焊接球阀

简要描述：燃气全焊接球阀结构紧凑、体积小、重量轻，便于安装和维护。其密封性能优越，球体与阀座之间采用预紧力加流体压力双重密封，确保阀门在高压、高温下的密封性能。操作灵活，启闭迅速，流量大，流体阻力小。

产品型号：Q361F
厂商性质：生产厂家
更新时间：2024-03-15 16:52:05
访问量：1892

产品咨询联系我们

产品分类

相关新闻

详细介绍

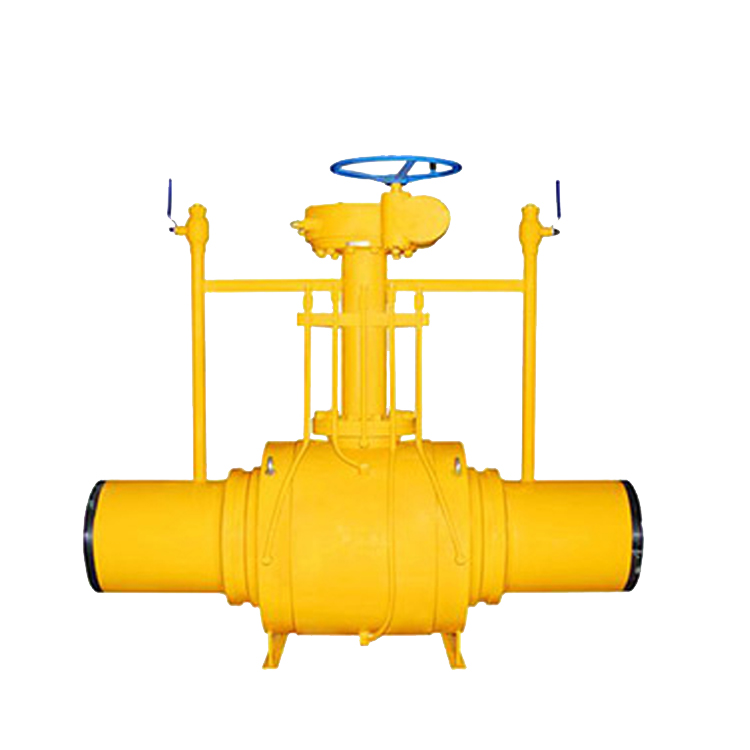

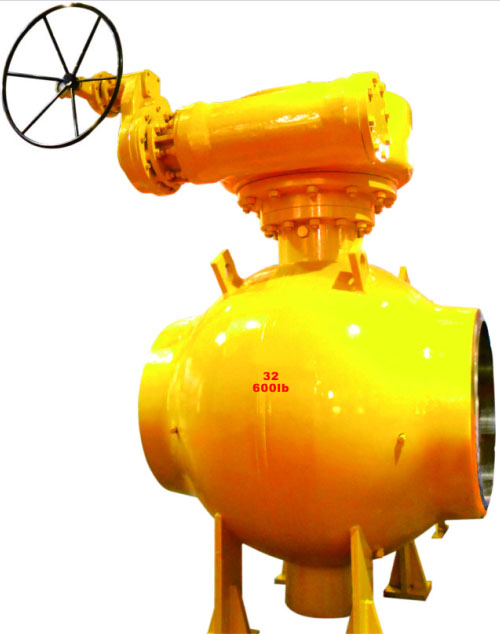

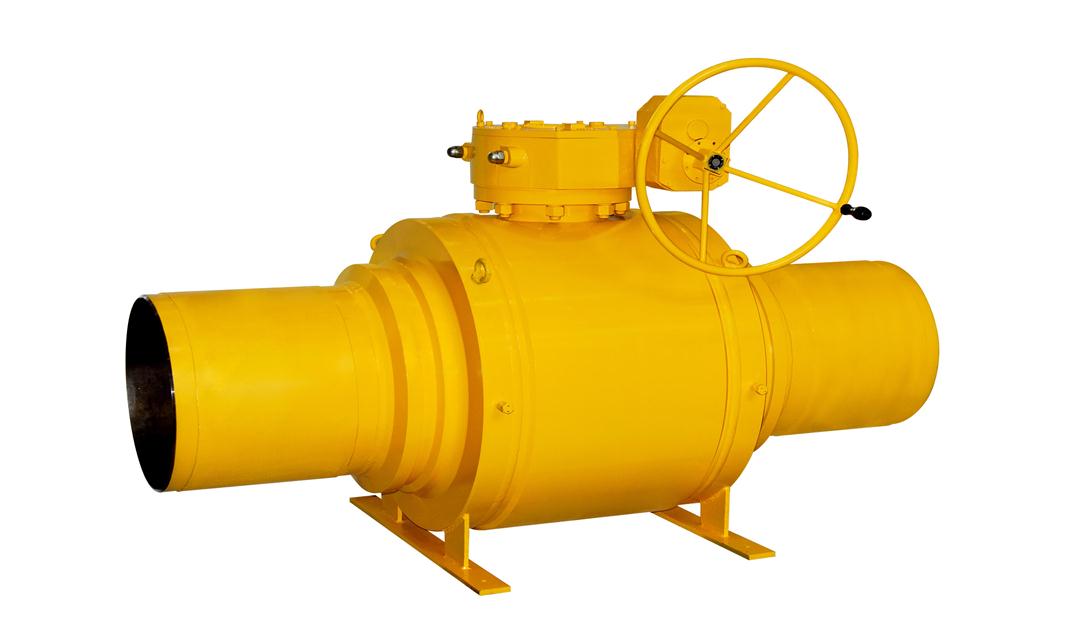

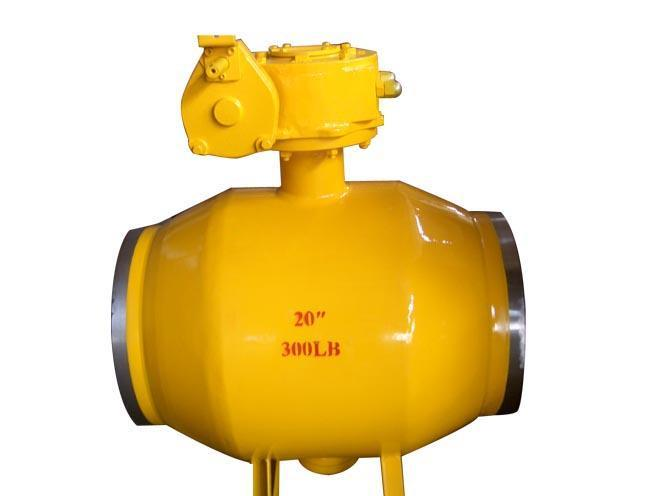

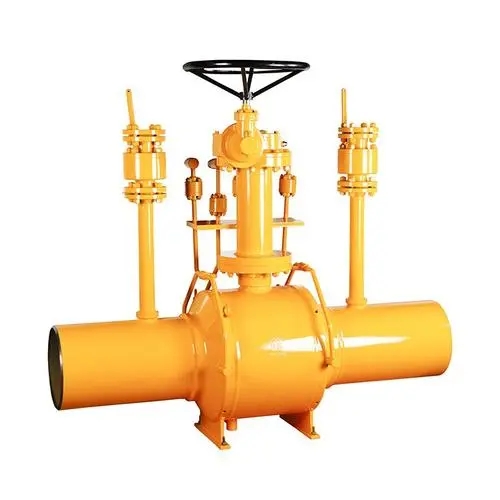

　　燃气全焊接球阀是一种用于燃气输送系统的关键设备，具有安全可靠、密封性能好等优点。它采用全焊接结构，不需要密封垫片，能够确保密封性和耐腐蚀性，在城市天然气管道、液化天然气、石油化工、船舶等行业得到广泛应用。

燃气全焊接球阀采用全焊接结构设计，主要由球体、阀座、阀杆和焊接连接部分组成。该球阀具有简单紧凑的结构，重量轻，体积小，占用空间少，适用于各种狭小场合和埋地安装。其焊接连接部分经过特殊处理，确保连接强度和密封性能，有效防止气体泄漏。

　　Q361F系列球阀参数：
　　
　　连接方式:对焊、法兰。
　　
　　口径尺寸:[DN15-DN1000]
　　
　　工作压力:[PN1.6、PN2.5、PN4.0MPA]]。
　　
　　介质温度:－20℃≈180℃。[可根据不同的工控选择材料]
　　
　　流体介质:水、油品、气、燃气类介质。
　　
　　阀体材质:碳钢、不锈钢。[可选]
　　
　　密封材质:聚四氟乙烯PTFE增强聚四氟乙烯PPL
　　
　　球芯材质:实芯不锈钢球
　　
　　阀杆材质:不锈钢。
　　
　　填料:石墨、增强聚丙烯
　　
　　连接方式:法兰、焊接
　　
　　驱动方式：气动、电动、蜗轮、手动、液动
　　
　　性能：
　　
　　1、球体的加工精度非常精密，操作轻便，无不良干涉。
　　
　　2、与同类行业的同种规格产品相比，阀体小，而且外型美观。
　　
　　3、采用优质的原材料，能保PN25以上的压力。
　　
　　4、可根据管道的施工及设计要求，调整阀体的长短和阀杆的高度。
　　
　　5、在保证阀门正常操作、使用情况下，质保20年。
　　
　　6、所以在施工和维护煤气供应管道和供热供应管道时对其施工时间和施工安全的要求非常高。
　　
　　7、现代城市里面的车辆及行人通行密集，道路的情况也非常复杂。
　　
　　8、本阀采用全焊接球阀，可以直执着深埋地下。利用工程技术方法施工能大化减少阀门控制所占空间，并且大大节省施工费用及工程时间。而且能预防煤气爆炸的危险，全焊接球阀是非常安全的阀门。
　　
　　公称通径：DN150-DN1000
　　
　　压力等级：PN16-PN64
　　
　　适用温度：-29℃-200℃
　　
　　使用介质：水、气、油
　　
　　操作方式：手柄、齿轮、电动、气动
　　
　　使用领域：
　　
　　城市煤气：煤气输出管道、主干线及各支线供应管道等。
　　
　　集中供热：大型供热设备输出管线、主干线、支线。
　　
　　热交换机：管道及各回路启闭。
　　
　　钢铁厂：各种流体管道、废气排放道、煤气和热力供应管道、燃料供应管道等。
　　
　　各种工业设备：各种热处理管道、各种工业煤气和热力管道。

设计与制造规范:

基本设计规范	API 6D、ASME B 16.34
材质	碳钢（A105）系列、奥氏体不锈钢系列、低温钢（LF9/LF2）系列
压力温度等级	ASME B16.34、API 608
结构长度	ASME B16.10、GB12221
对焊端形式	ASME B16.25、ASME B31.4/31.8
法兰形式与尺寸	ASME B16.47、ASME B 16.5、MSS SP-4、BS、DIN、JIS、GB、JB、HG、SH
检验与试验	API 598、API 6D、GB13927
耐火试验	API 607、PAI 6FA
驱动方式	手动、电动、气动、液动、气液联动（按客户要求）
