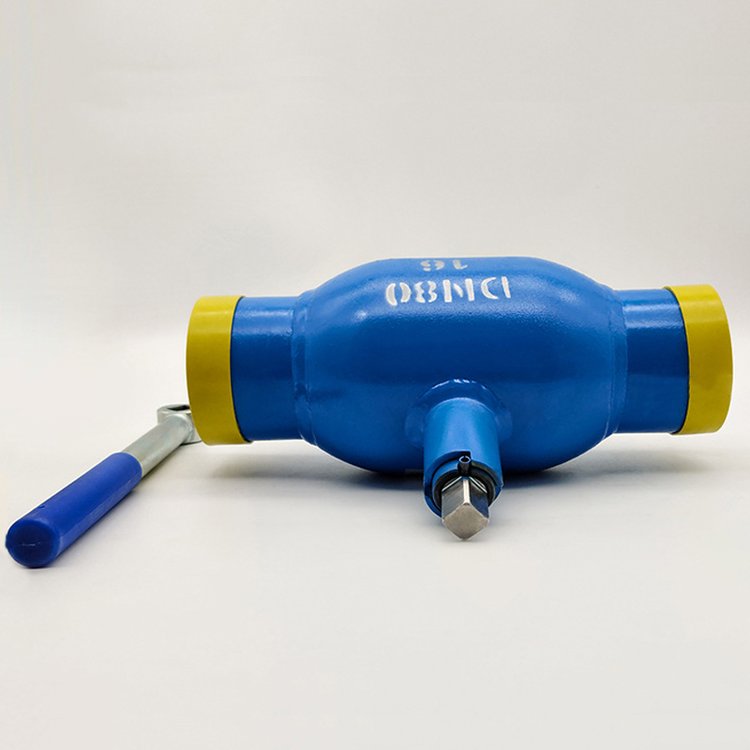

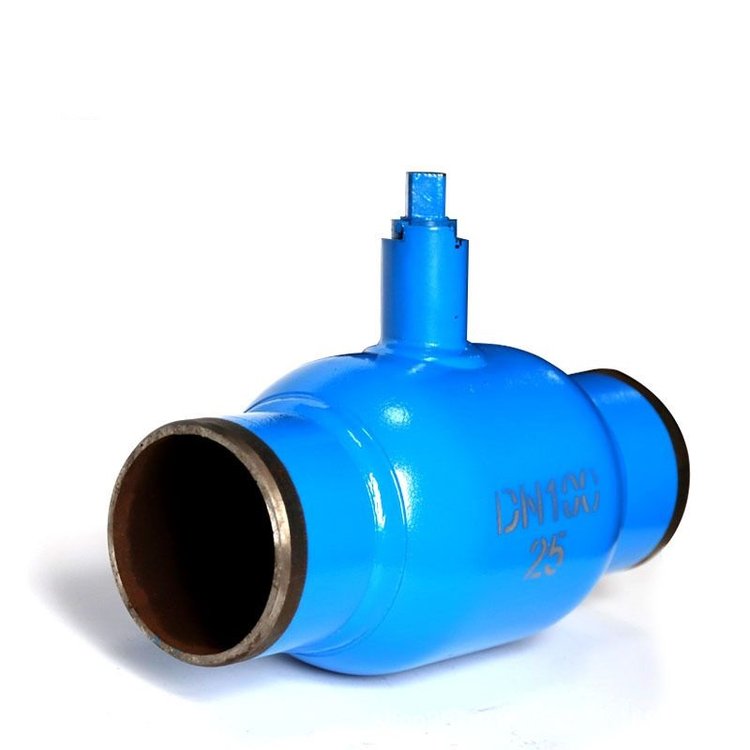

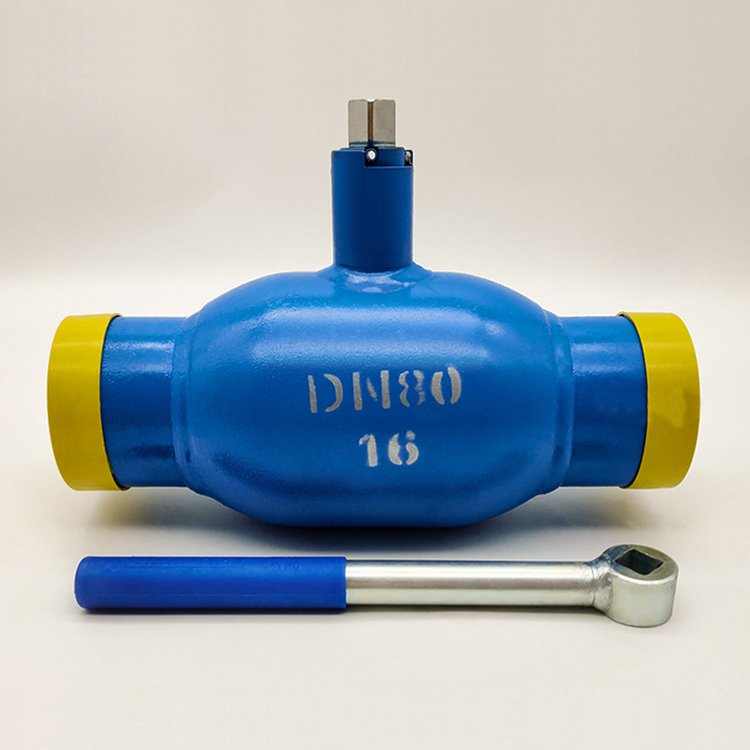

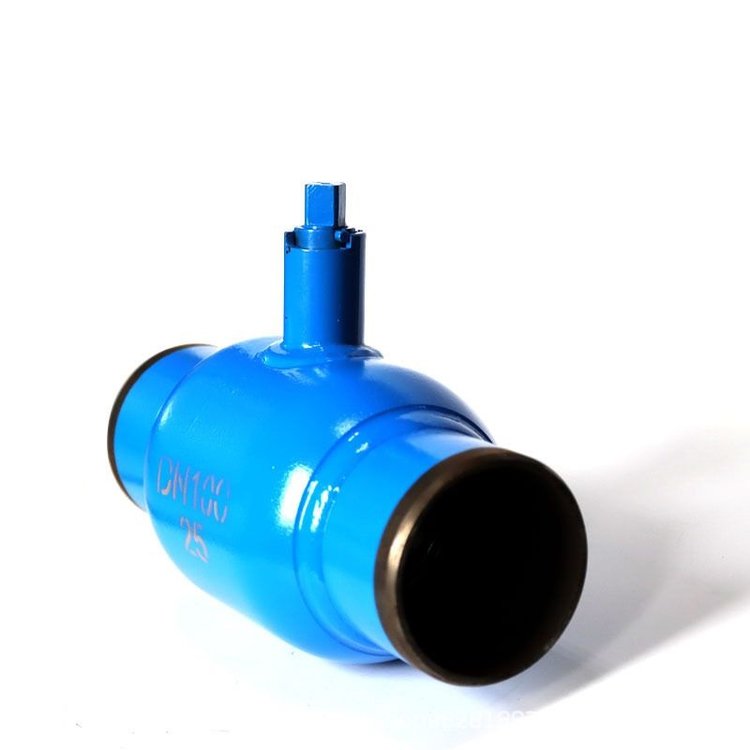

热力管道球阀

简要描述:热力管道球阀是一种用于控制热力系统中流体介质流动的阀门。它由球体和管道连接件组成,通过旋转球体来控制介质的通断和调节。具有通径大、流阻小、密封可靠等特点,广泛应用于供热、供冷和工业管道系统中,以实现流体的控制和调节。

  • 产品型号:Q61F、Q361F、Q367F
  • 厂商性质:生产厂家
  • 更新时间:2024-02-23 15:13:34
  • 访  问  量:1701

详细介绍

  一、概述

  热力管道球阀是一种常用的阀门类型,用于控制热力管道中流体的流动,主要采用球体旋转作为开启和关闭控制,通常采用电动或手动方式驱动。当球阀旋转到一定角度时,阀门孔口的方向与管道的导流方向相同,从而实现流体的通畅流动。而当球阀旋转到180度时,阀门孔口的方向与管道的导流方向成直角,从而实现流体的断流。当阀门需要调节流量时,可以控制球体旋转的角度,从而改变通道的开口面积,进而改变流量。另外,热力管道球阀还可以通过安装传感器和执行器等附属设备,实现自动化控制。

  热力管道球阀主要由阀体、球体、阀座、阀杆、驱动装置等组成。其中,球体呈球形,可以实现全面密封。阀座通常采用弹性材料,可以保证密封性能。阀杆与球体通过轴承联接,可以实现快速开启和关闭操作。驱动装置根据需要可选用电动、气动、液动及手动等方式。

  二、特点

  1、阀体采用无缝钢管压制成型。

  2、阀门的整体结构采用全焊接制造工艺,减少了外泄漏;阀门重量大大减轻,安装更便捷。

  3、采用弹性垫圈及碳纤维增强密封圈,可经手几万次往复运动无泄漏,保证阀门的使用寿命。

  4、阀门的密封可以在-40℃-200℃的条件下连续使用而不会失效。

  5、连接方式有对焊、法兰、螺纹连接等形式,开启采用手柄、蜗轮传动、电动等方式。

  6、长杆直埋焊接球阀可以深埋地下,不用设置阀门井,操作者只需在地上用手柄或蜗轮传动机构操作即可,非常方便。

  三、应用行业

  热力管道球阀适用于热力管道、冷却水系统、空调和采暖设备等领域。在这些领域中,通常需要对流体进行控制,调节流量和压力,实现能量的高效传递与利用。具有流通阻力小、耐高温高压、使用寿命长等特点,可以满足这些场合的工作需求。

       四、参数表



公称通径:DN15-DN250 公称压力:1.6MPa-4.0MPa 适用介质:水、气、油等
适用温度:-20℃-200℃ 阀体材质:碳钢、不锈钢 操作形式:手柄
口径 L A H H1 d D1 D(GB) D(DIN)
15 230 120 97 45 15 42.4 22 21.3
20 230 150 103 46 20 48.3 25 26.9
25 260 150 109 48 25 60.3 32 33.7
32 260 190 119 63 32 76.1 38 42.4
40 300 190 125 67 38 88.9 45 48.3
50 300 275 183 82 50 114.3 57 60.3
65 300 275 196 87 65 139.7 73 76.1
80 325 275 219 104 80 168.3 89 88.9
100 325 415 242 104 100 177.8 108 114.3
125 350 540 278 118 125 219.1 133 139.7
150 400 745 275 130 150 273 159 188.3
200 530 - - - 200 355.6 219 219.1
250 550 - - - 250 426 273 273
