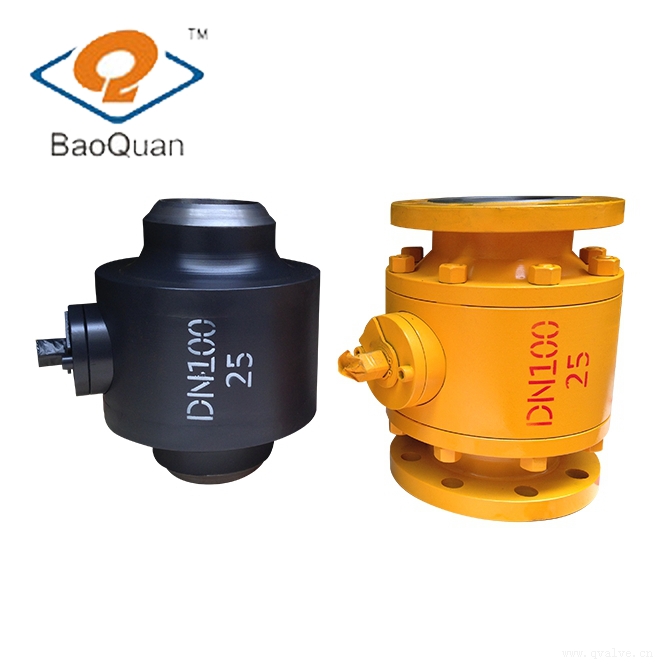

锻钢全焊接球阀功能与结构特点分析

更新时间:2023-08-29       点击次数:491

  锻钢全焊接球阀是一种采用锻造和焊接工艺制成的阀门,主要由球体、阀座、阀杆和驱动装置组成。它的独特设计和制造工艺使得它在各种工业应用中表现出卓越的性能和可靠性。

  主要功能:

  1、阀门中腔停滞的介质由于温度变化而异常升压时,介质压力推动阀座脱离球体,达到自动泄压的效果,泄压后阀座自动复位。

  2、阀座除了一般密封,特别设置的密封结构,能起到因封圈损伤而出现泄漏时的紧急救护作用。

  3、当火灾或异温使阀座密封圈烧损或软化时。阀门操作任然可靠,同时,阀座与球体形成金属对金属,达到暂时密封作用,阻止了火灾进一步扩大。

  4、拧开排除装置可检查阀座是否发生泄漏,也可排放中腔滞留物减少介质对阀单方面上的污染。在工作状态下,阀门处于全开或全关时,可更换阀杆部填料函。

  5、阀杆部位密封采用PTFE填料和O形圈双重密封,特别适用于气体介质。

  锻钢全焊接球阀结构特点:

  1、独特的阀座密封结构

  阀座采用前密封设计结构,此结构具有双向密封和中腔自动泄压功能。镶嵌有密封材料的密封座是浮动,它由弹簧加载,在关闭位置时,密封面始终与球体保持紧密接触,确保阀门在高、低压差下均能达到泄漏密封。

  2、自动泄压结构

  当中腔压力出现异常升高现象时,单密封结构的球阀具有自动泄压功能,而双密封结构的球阀则有阀体上的附加泄压装置进行泄压。

  3、密封的紧急救护功能

  阀门设计有辅助的阀座紧急密封系统。一旦密封面受损,可以通过辅助密封系统注射相应的密封剂进行紧急救护,必要时候也可以通过辅助系统对阀座区域进行冲洗润滑等。

  4、防静电装置

  当操作阀门时,由于球体阀座之间摩擦,会产生静电电荷并聚积在球体行。为防止产生静电火花,特在阀门上设置防静电装置,把产生的静电导出。

  5、防火结构

  阀座采用独特结构,当发生火灾时,非金属密封面材料烧毁时,金属环利用弹簧的弹力推动阀座与球体吻合密封,从而阻止火势蔓延和介质外流。
